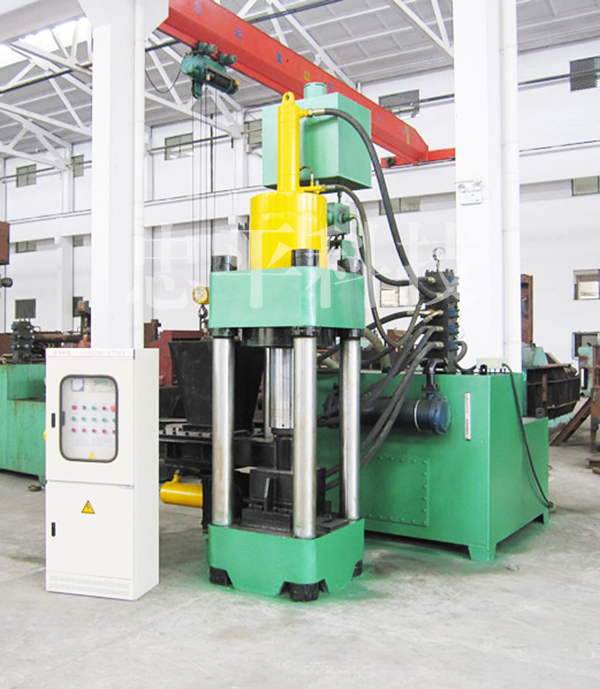

Y83-3150型
一、用途和特點
(一)用途
1.主要用于將各種金屬廢屑(鑄鐵屑、銅屑、鋁屑等)通過模具壓制成塊,方便了金屬廢屑的運輸、處理、是銅鐵廠、有色金屬廠、冶煉廠的理想設備.
2.本機配上適當?shù)娜小⒛５容o具,還可用于剪切及精度要求不很高的校正、壓裝、成型、拉伸及一般用途的壓力加工.
(二)特點
1.本機采用液壓傳動,工作平穩,噪聲小.
2.本機采用點動、單次、連續工作轉換,自動化程度好,操作方便,生產效率高.
二、工作原理
通過進料油缸從料斗內向內模套中加入需加工的物料,使上模下行對物料進行壓縮達到系統調定壓力并回程1～2秒卸荷,推料油缸回程到位,上模下行將模套中的金屬屑壓塊擠出模腔,推料缸前進將壓塊推出模腔,壓料油缸回程進入下一工作循環.工作流程:進料油缸先進料然后壓料缸(即主缸)下行壓實----壓料油缸回程1～2秒-----推料油缸(抽塊缸)回程------壓料油缸下行頂出壓塊---------推料缸前進水平推出壓塊-------壓料缸進料缸先后回程,進入下一工作循環.
技術參數（實際參數以合同約定為準）
|
型號 |
鐵塊尺寸 |
餅塊 密度 |
塊重 |
塊/分鐘 |
班產（噸） |
配用 電機 |
備注 |
|
Y83-1800型 |
Φ85╳（60~80）） |
≥5.0 |
2.5~3 |
4 |
4~5 |
18.5 |
自動喂料 |
|
Y83-2500型 |
Φ90╳（60~90）） |
≥5.0 |
2.5~3 |
5 |
5.5~6.5 |
22 |
自動喂料 |
|
Y83-3150型 |
Φ100╳（60~80）） |
≥5.0 |
3~4 |
5 |
8~11 |
30 |
自動喂料 |
|
Y83-3600型 |
Φ120╳（80~100）） |
≥5.0 |
3.5~5 |
5 |
10~12 |
37 |
自動喂料 |
|
Y83-5000型 |
Φ120╳（80~110）） |
≥5.0 |
5~6 |
5 |
15~20 |
55 |
自動喂料 |
|
Y83-6300型 |
Φ180╳（120~140）） |
≥5.0 |
10~15 |
5 |
21~25 |
55KW+11KW |
自動喂料 |
